기술정보

고신뢰성 장비

신기술 장비(갈덴 REFLOW 장비)

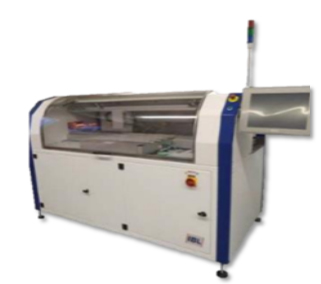

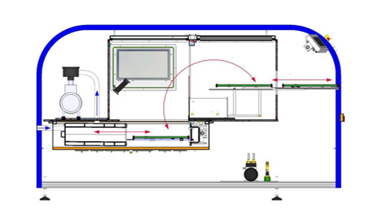

국내 1호 설비! VAC765i (프리미엄 진공 인라인 기상 기계)

SPEC
  • - 캐리어 크기(최대 보드 크기) :
    VAC765i : 635(630) x 644 (400) mm
  • - 작은 설치 공간으로 높은 처리량 확보를 위한 다중 회선 캐리어 로딩
  • - 기계 가동 시간을 최적화하기위한 냉각 처리 기술
    (공정 챔버 외부의 모든 수송 시스템)
  • - 캐리어 및 컨베이어의 자동 너비 조정으로 전환 시간 단축
  • - 제품 정보를 자동우로 로드하고 전체 추적 성을 위해 핸드 헬드 및/또는 고정
    설치형 스캐너로 확장 가능

기상(증기&진공) REFLOW

일반 대류 열 전달 방식이 아닌 “Galden”이라는 유체를 이용하여 솔더링하는 방식

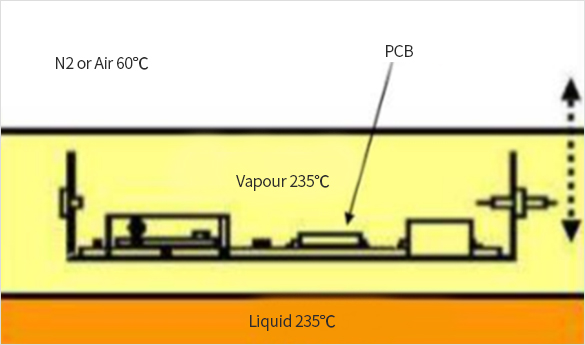

기상 리플로우 프로세스(퍼팩트 솔더링)원리

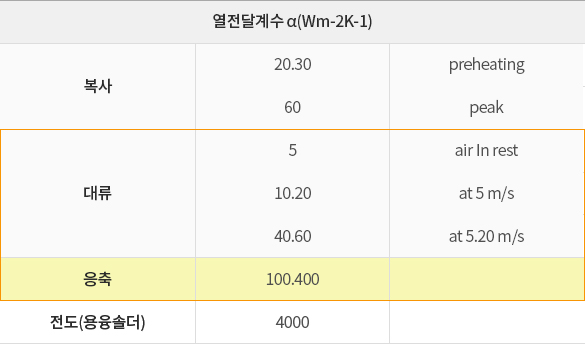

  • - PCB에서 응축되는 유체의 상 변화에 의해 방출되는 열 에너지 전달을 기반으로 한 증기를 이용한 열전달
  • - 우수하고 균일한 열 전달(그림자 효과 없음)
    → 크고 많은 질량을 가진 어플리케이션에 이상적

기상(증기&진공)REFLOW 장점

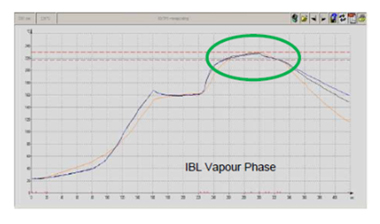

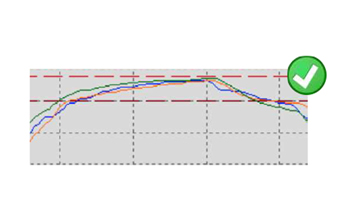

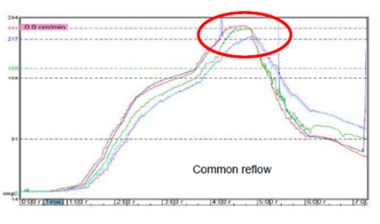

1.피크온도의 Delta T 없음.

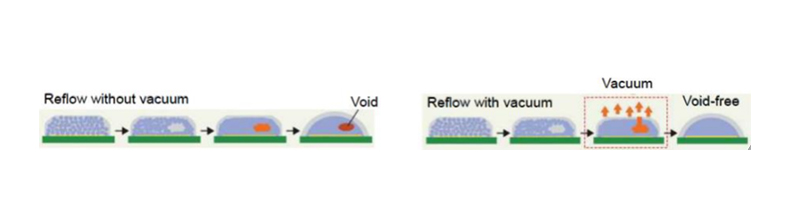

2.진공챔버 적용으솔더링 Void Zero!
  • - Galden 회수 가능한 진공 모듈 및 배기 시스템
  • - 긴 수명의 스테인레스 스틸 재질의 적용
  • - 공정 챔버 외부의 진공펌프 모터 및 스위치 모듈

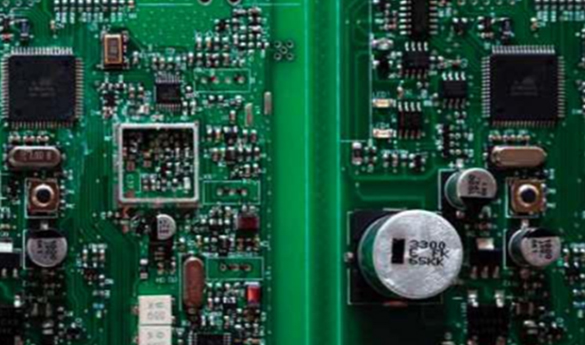

3. 최고의 솔더링 품질 실현

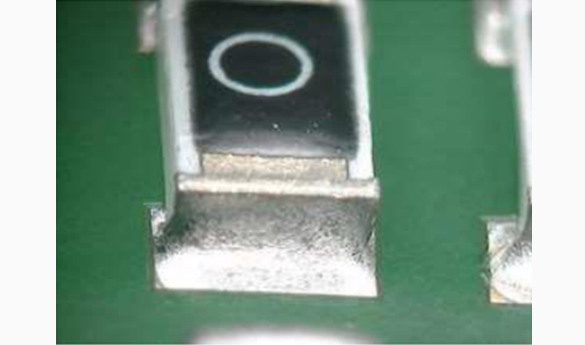

  • - 유체 특성상 솔더링 역역에 산소가 없는 환경으로 최적의 젖음성 및 고품질 솔더링 가능.
  • - 질소를 사용하지 않는 Oxygen-free 솔더링(갈든 증기는 공기보다 무거워, 어떠한 공기도 유입 시키지 않습니다) 산소가 없는 환경으로 인한 최적의 젖음성 및 최고의 솔더 품질
  • - 물리적으로 제한된 솔더링 온도 → 최적의 납땜온도 →냉땜의 위험성이 없음 → PCB 및 부품의 박리현상 및 변형이 없음

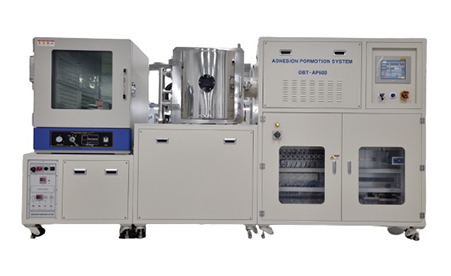

코팅장비 (Parylene Coating)

Parylene Coating 소개

Parylene Coating란?
Parylene Coating은 상온의 진공상태에서 가스형태로 형상에 관계없이
나노미터(nm)및 마이크로미터(㎛) 두께 단위로 피사체에 증착되는 고분자 코팅을
의미 합니다.
또한 Parylene Coating는 여러공급업체에서 판매하는 다양한 polyxylylene
polymers의 상표명입니다.
Parylene Coating은 상온에서 표면에 직접 생성되는 독특한 특성으로 인해 화학
적으로 안정되며, 탁월한 보호막을 형성하여 전자, 우주항공, 의료, 엔지니어링
등에서 장치부품 및 표면 보호를 위한 궁극적인 conformal coating으로
간주됩니다. 간주됩니다.

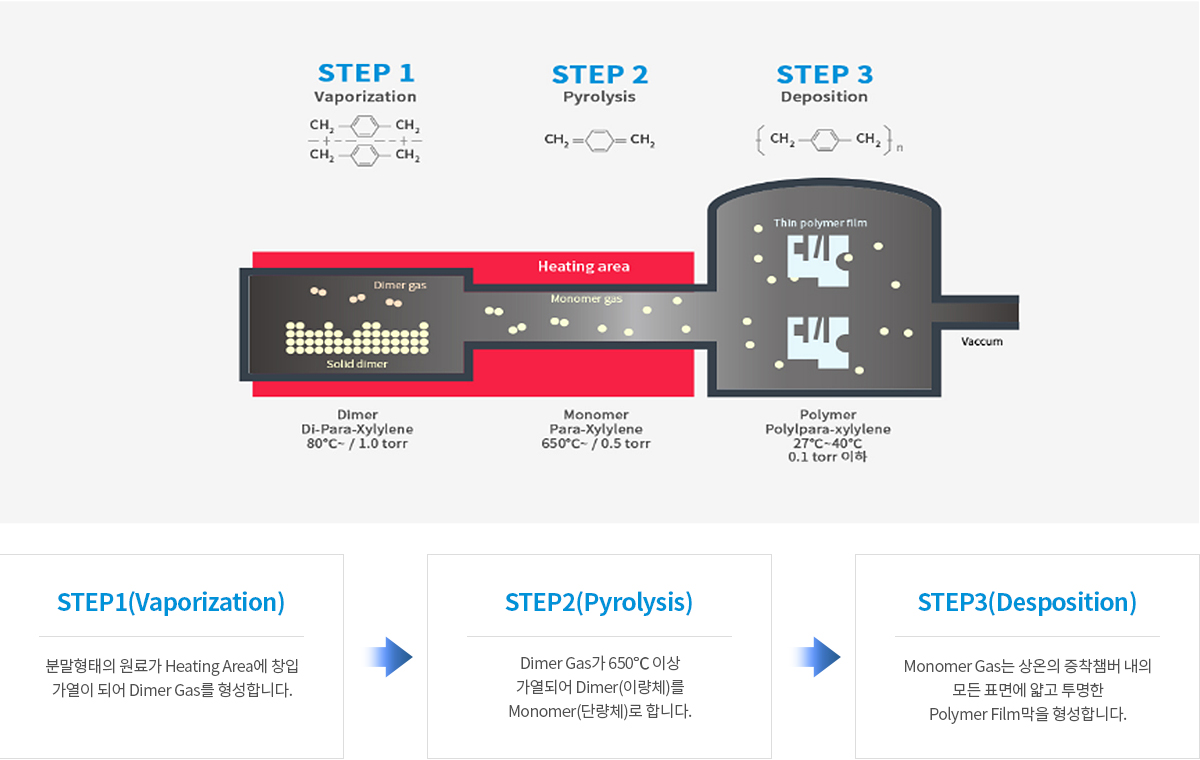

Parylene Coating Process

Parylene Coating는 화학적기상증착법 (Chenical Vapor Deposition : CVD)의 일종입니다.
본 System은 크게 증발기(Vaporlzer), 열분해기(Pyrolysis), 증착챔버(Deposition Chamber) 3가지로 이루어져 있습니다.

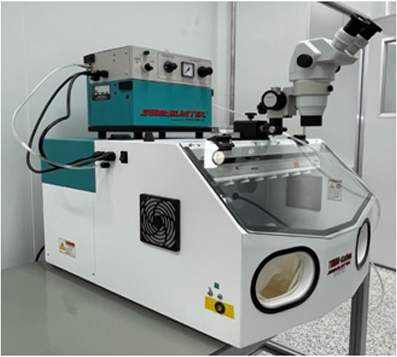

코팅 REWORK 장비

Coating Rework

코팅 제품의 Rework시 사용 AIR와 재거용 재료를 사용하여 코팅이 된 부분에 고압으로 분사하여 코팅막을 벗겨내는 방식.
