기술정보

신뢰성 검사 장비

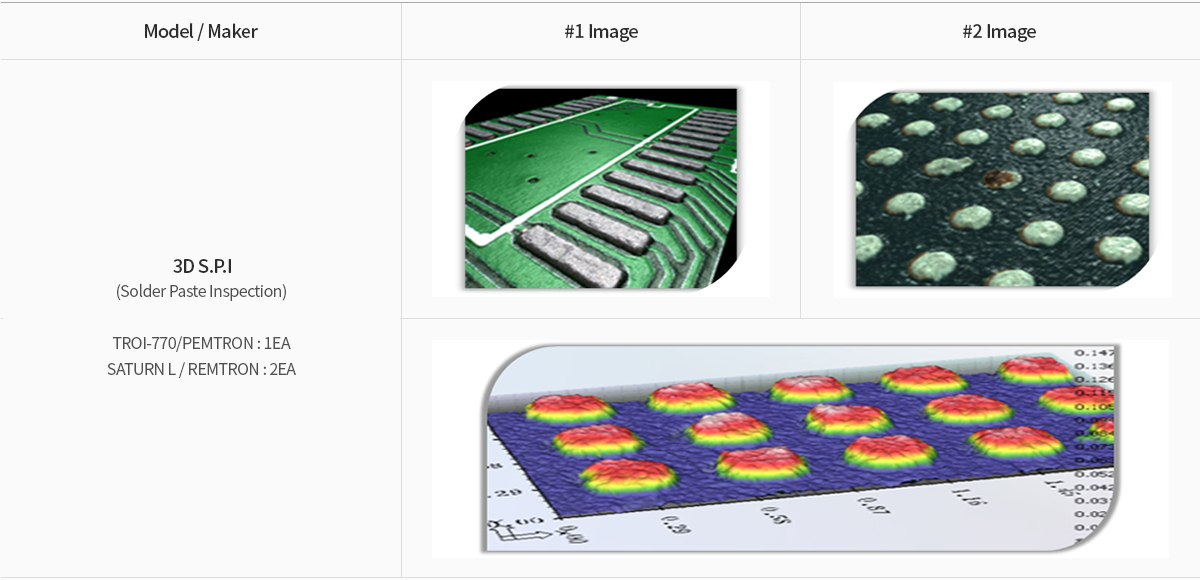

S.P.I(Solder Paste Inspection)

Screen Print 이후 인쇄 상태를 3D Scan하여 Solder Paste 인쇄 상태(면적, 높이, 체적)를 Mount 투입전 전수 검사하여 신뢰성 향상

SPEC
  • - 2D/3D Algorithm : 2D - Vision Inspection Algorithm / 3D - PMPAlgorithm
  • - X/Y Resolution : 15㎛ (FOV 30.7x30.7mm)/18㎛ (FOV 36x36mm)
  • - Height Range : 0-450 ㎛
  • - Height Accuracy : 1㎛
  • - Max. PCB Warp : ±5mm
  • - PCB Thickness : 0.4 – 7 mm
  • - Working Area : 50x50mm–510x510 mm

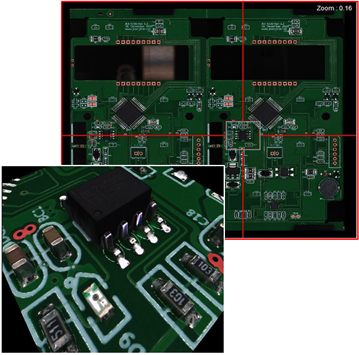

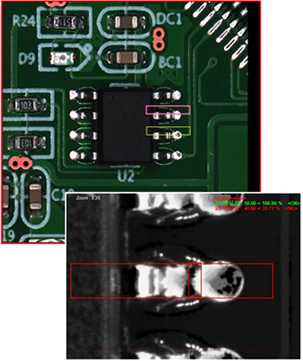

A.O.I(Automated Optical Inspection)

SMT 완료된 제품을 3D Algorithm 을 통하여 PCB에 장착된 부품의 Soldering 상태, 오삽, 미삽, 역삽, Short 등을 빠른시간에 정확히 검사 및 검출

SPEC
  • - 2D/3D Algorithm : 2D - Vision Inspection Algorithm / 3D - PMPAlgorithm
  • - X/Y Resolution : 15㎛ (FOV 30.7x30.7mm)/18㎛ (FOV 36x36mm)
  • - Height Range : 0-450 ㎛
  • - Height Accuracy : 1㎛
  • - Max. PCB Warp : ±5mm
  • - PCB Thickness : 0.4 – 7 mm
  • - Working Area : 50x50mm–510x510 mm

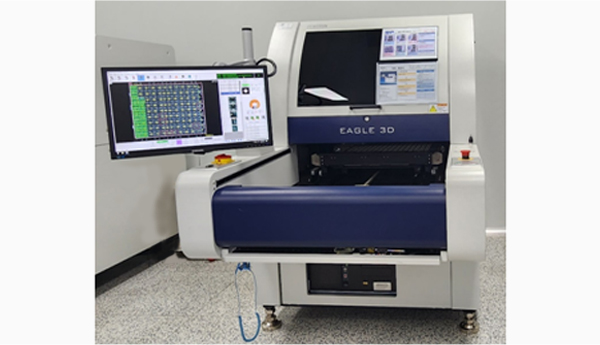

Model/Maker 3D A.O.I 2D A.O.I
3D A.O.I

(Automated Optical Inspction)

EAGLE3D-8800TXL / PEMTRON
(PCB Size MAX 610X510)

EAGLE3D-8800TL / PEMTRON
(PCB Size MAX 510X510)

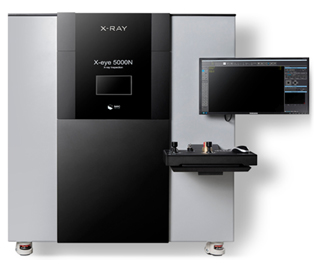

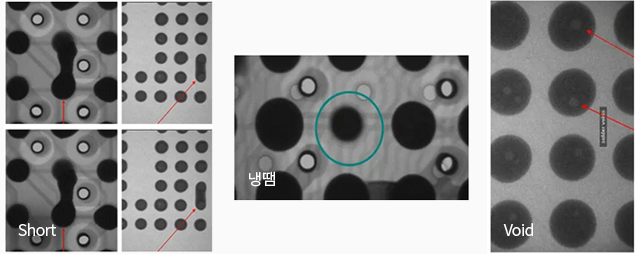

X-RAY 장비

Flip Chip 및 BGA 부품 같은 육안으로 확인이 불가능한 부품의 Soldering 상태를 X선을 투과시켜 검사

SPEC
  • - X-ray Tube : 130kV/200㎂
  • - Min. Resolution : 5㎛
  • - AXIS : X, Y, Z, T (Tilt)
  • - Table Size : 650 x 550
  • - Detector → 1.3M Pixel FPD (option 2.3M Pixel FPD)
  • - Foot print : 1,650 x 1,340 x 1410
  • - Weight : 1,180kg
설비명 #1 Image #2 Image
X-RAY
X-eye5000NSL
SEC

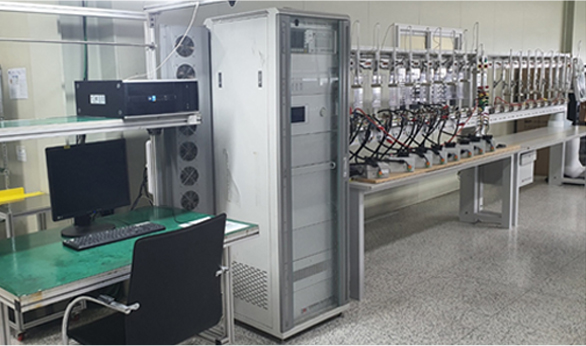

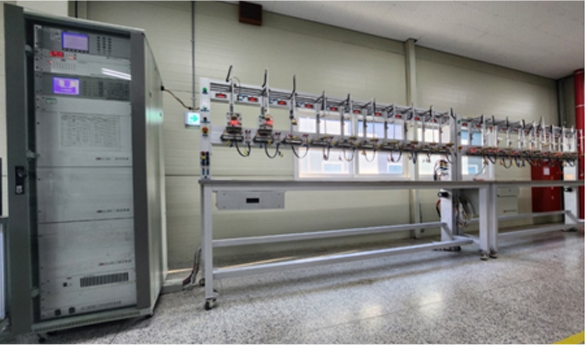

정밀 오차 시험 장비

전력량계, 전기차충전기 등 오차를 테스트 할 수 있는 시험대

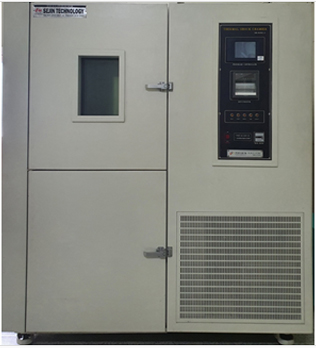

열충격 시험기

챔버 내부의 온도를 급격히 변화시켜 고온과 저온의 열충격에 의한 시료의 내구성을 시험하는 장비이며 전자부품, 화학, 정밀기계, 항공 등 각종 산업에
필수적으로 사용되는 신뢰성 장비입니다.

SPEC
  • - Test Area Dimension : 350x350x450(H)mm
  • - Sample Loading Weight : Max. 25Kg
  • - Temp. Range (Heating Chamber) : +60'C to +150’C
  • - (Cooling Chamber) : -70'C to -10’C
  • - Heat-UP Time : Approx. 10Min from -65'C to +150’C
  • - Pull-Down Time : Approx. 10Min from +150'C to -65’C
  • - Temp. Recorder : 100mm 6Point Hybrid Recorder
  • - Power : 220V AC 3¢ 60Hz
  • - Driving : Air Cylinder Elevation System

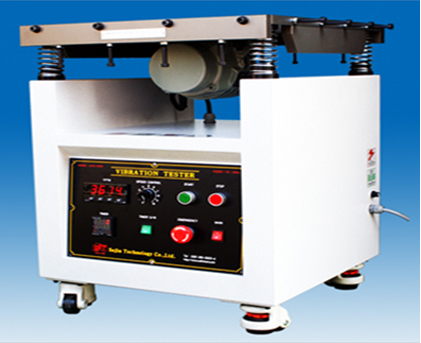

진동시험기

진동모터의 편심 원 운동에 의해 발생된 수직 방향의 진동을 시료에 부하하여 수송환경 등의 진동이 가해지는 상황을 시뮬레이션하여 시료의 내구성을
시험할수 있는 장비

SPEC
  • - 형식 : Unbalance type Vibration
  • - 구조 : SS-400 재질 본체
  • - 동작범위 : 10~60Hz , 진폭 0~5mm
  • - 진동 모터 : 0.4KW(탑재중량 : Max 20Kg)
  • - 진동 제어 : Invertor Control-Volume Adjust Control
  • - 구성 : 본체, 진동모터, 시험테이블,Control Panel

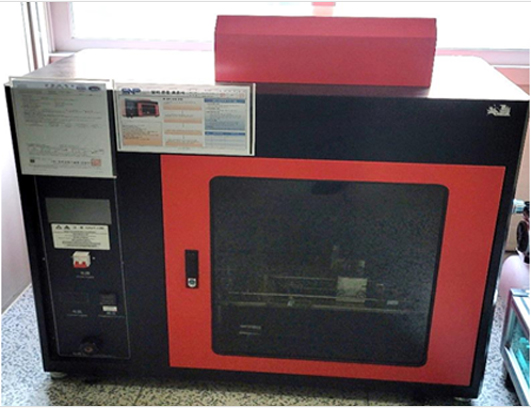

Glow Wire Tester

플라스틱 내화성 시험기로 전기적으로 가열된 글로우팁을 시험편의 규정 시간에 접촉시켜 발화 및 연소를 관찰하는 내화성 측정 시험기기이다.

SPEC
  • - Ambient temperature : -10°C to 30°C
  • - Relative humidity : ≤85%
  • - Bunsen burner inner diameter → 9.5mm ± 0.3mm, tube length 100mm
  • - Bunsen burner blue flame height
    → 15mm-175mm can be adjusted, with a flame height ruler
  • - The largest clip finger clip thickness : ≤ 13mm
  • - Vertical adjustment distance of sample holde
    → ≤100mm Adjustment distance in horizontaldirection:≤70mm
  • - Air source : LPG
  • - Instrument weight : about 40kg
  • - Supply voltage and power → 220V±10% 50HZ Power is less than 100W

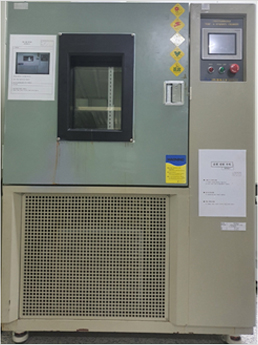

항온항습기

항온항습기는 온도와 습도의 조건을 변화하여 제품 또는 부품의 신뢰성 및 내구성 시험을 수행하기 위한 장비로써 전기, 전자 부품, 반도체 부품,
건축 자재 및 자동차 내장재등의 내구성 시험에 적합하다.

SPEC
  • - Test Area Dimension : 350x350x450(H)mm
  • - 시험 온도 : -40'C to +100’C(±0.2 °c)
  • - 시험 습도 : 30% ~ 98%(±0.5%)
  • - 외부 규격 : 1140(W) X 1150(D) X 1580(H)
  • - 내부 규격 : 600(W) X 600(D) X 600(H)
  • - Power : 220V AC 60Hz

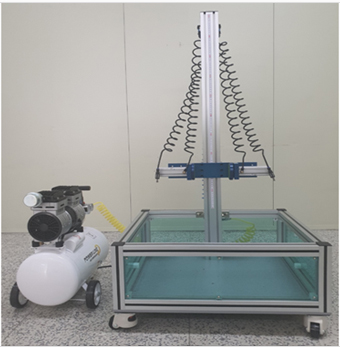

자유낙하시험기

시험편 또는 완제품을 일정한 높이에서 떨어뜨려 낙하 충격 에너지에 의한 제품의 파손 또는 내용물의 상태와 제품의 내구성 등을 측정 평가하기 위한
장비이다.

SPEC
  • - 낙하 방식: 자유 낙하
  • - 낙하 높이 :MAX 1000 mm
  • - 크램프 타입: AIR CYLINDER 2EA
  • - 높이 조정: 수동 조절후 스크류 고정
  • - BASE PLATE: SS41 16T 500 X 600 STEEL PLATE
  • - SAFTY FANCE: 폴리카보네이트 투명 500 X 600 X 400mm(W.D.H)
  • - MOVING CASTER: 60F
  • - WEIGHT: APP) 60 KG

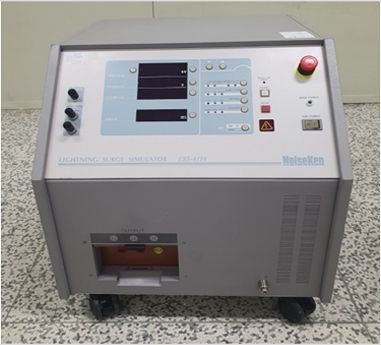

충격파 내전압 시험기

신뢰성 시험을 위한 비파괴 시험장비로서 제품에 높은 전압을 인가하여 흘러나오는 누설전류 값을 측정함

SPEC
  • - 조합파 : 6.6KV
  • - 전류서지 : 3,300A
    (IEC 61000-4-5 표준에서 권장하는 플로팀 출력방법 채택)
  • - 서지 출력 전압, 서지 극성, 출력 간격 및 출력 수를 미리 설정하고 연속 서지 응용
    테스트를 자동으로 수행
  • - 서지 출력은 일반 출력, AC 라인 동기 출력 또는 외부 동기 출력에서 선택 RS-232
    통신 기능이 기본으로 탑재되어 있기 때문에 개인용 컴퓨터 등을 이용한 원격
    제어가 가능

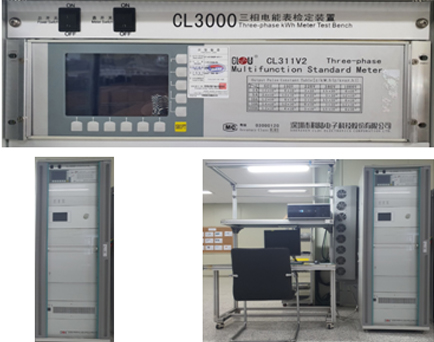

기준 전력량계

전기에너지 단위를 측정하기 위해 사용되는 계기, 주기적 교정을 통해 정밀도와 안정성 유지가 필요함

SPEC
  • - 전압범위 :
  • - Power supply : 220V±10%,50/60Hz
  • - Voltage output : 1~380V AC(Resolving power
    : 0.01% of current range)
  • - Current output : 0.001A ~120A AC(Resolving power
    : 0.01% of current range)
  • - Phase shift range : 0~360°(Resolving power : 0.1°)
  • - Frequency output : 45Hz~65Hz(Resolving power : 0.01Hz)

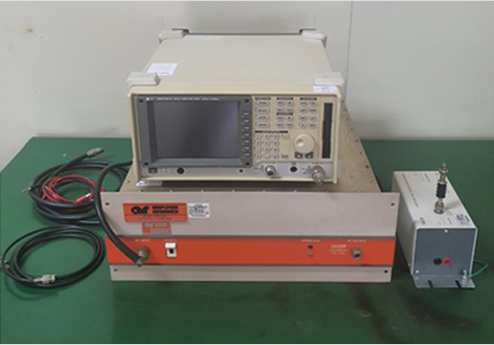

전도성 고주파 장해 시험장치

전자방해(전자간섭, 전자장해)를 시험하기 위한 신뢰성 장비이다.

전자기기에서 발생하는노이즈로 다른기기에 악영향을 주는것에 대한 실험

전도 노이즈(차동/공통), 방사 노이즈 등 시험

SPEC
  • - SPECTRUOM ANALYZER
  • - AMPLIFIER(10WATT / 1~1,000MHZ)
  • - COUPLING AND DECOUPLING
  • - POWER SUPPLY(DUT 소비전력 고려)
  • - ATTENUATOR

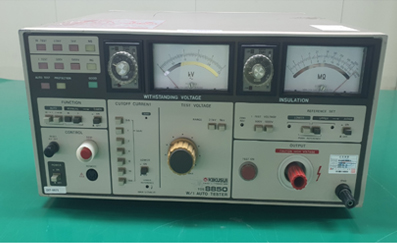

DC 내전압 시험기

1초 또는 수초 이상의 짧은 시간 동안에 시험전압을 인가하여 절연의 완벽성 및 해당 기계 등의 전기적 내구성을 확인하기 위하여 실시하는 신뢰성 시험
장비이다

SPEC(내전압 시험)
  • - 시험전압 : AC 0~2.5KV/0~5KV
  • - 출력 Capacityt : 500VA (5KV, 100mA)
  • - 파형 : 상용전원파형
  • - 전류값(상한기준치): 0.5/1/2/4/8/10/100m(조합
    에 의해 0.5~25.5mA의 0.5mA step 설정 가능)
  • - 타이머설정 : 0.2초~10분(4 range)
SPEC(절연저항 시험)
  • - 측정전압 및 범위 :
    DC500V 1MΩ~1000MΩ(중앙눈금 20MΩ)
    DC1000V 2MΩ~2000MΩ(중앙눈금 50MΩ)
  • - 타이머설정 : 0.5초~10분(4 range)
  • - AUTO W⇒I, AUTO I⇒W, MANUAL W,
    MANUAL I 설정가능

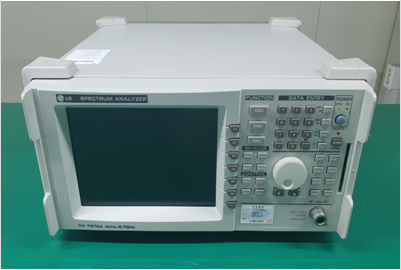

SPECTRUM ANALYZER

AM, FM 등의 피변조 신호의 에너지 분포, 잡음의 주파수 분석, 신호의 고저조파 성분, 혼변조곱이나 전송 선로의 특성 등을 측정하는데 사용된다.

SPEC
FREQUENCY
  • 1.1 Tuning Range: 9 kHz to 2.7 GHz.
  • 1.2 Tuning Resolution: 1 Hz Minimum
  • 1.3 Frequency Span Width: 100Hz/div to 270 MHz/div In 1, 2, 5 step selections (auto selected) plus ZERO
    SPAN, and FULL Span (9 kHz to 2.7 GHz). Manual selection of start, stop, and span.
  • 1.4 Span Accuracy ±3% of the indicated Span Width.
  • 1.5 Readout Accuracy: Span Accuracy + Frequency Standard Accuracy + 50% of RBW.
AMPLITUDE
  • 2.1 Measurement Range: +20 to -105 dBm
  • 2.2 Average Displayed Noise Level: 50 kHz to 100 kHz ≤-80 dBm
    100 kHz to 1 MHz ≤-100 dBm
    1 MHz to 2.7 GHz ≤-105 dBm (300 Hz RBW, 10 Hz Video Filter )
  • 2.3 1 dB Compression Point: -10 dBm 100 kHz to 2.7 GHz (0dB attenuation)
